제품 세부 정보
원래 장소: 중국
브랜드 이름: ZS
모델 번호: 1 1/4''
지불 및 배송 조건
최소 주문 수량: 100
가격: 56
지불 조건: T/T
공급 능력: 100000
API 11B 표준 석션 로드 오일 드릴링 장비 및 석션 로드 액세서리
제품 설명:
석션 로드는 오일 추출에 사용되는 일반적인 장비입니다. 테스트, 교정 및 단조를 포함한 많은 공정을 거쳐 제조됩니다. 석션 로드는 폴리싱 로드와 유정 펌프 사이에 위치하여 동력을 전달합니다. 석션 로드는 API Spec 11B 표준을 준수하는 고품질 탄소강 및 합금강으로 제조됩니다. 석션 로드는 일반 석션 로드, 중공 석션 로드 및 FRP 석션 로드를 포함한 다양한 유형이 있습니다. 일반적으로 석션 로드 커플링을 사용하여 석션 로드를 연결합니다. 석션 로드는 또한 다양한 환경과 응용 분야에 맞게 다양한 사양을 가지고 있습니다.
특징:
1. 석션 로드 구조는 뜨거운 오일, 증기를 주입할 수 있습니다. 또한 가열 케이블을 연결하는 데 사용할 수 있습니다.
2. 나사산 조인트는 조인트를 더욱 안정적으로 만들기 위해 베어링 표면으로 설계되었습니다.
3. 큰 토크를 견딜 수 있는 높은 강성.
4. 연결 유형: 커플링 연결 및 직접 연결.

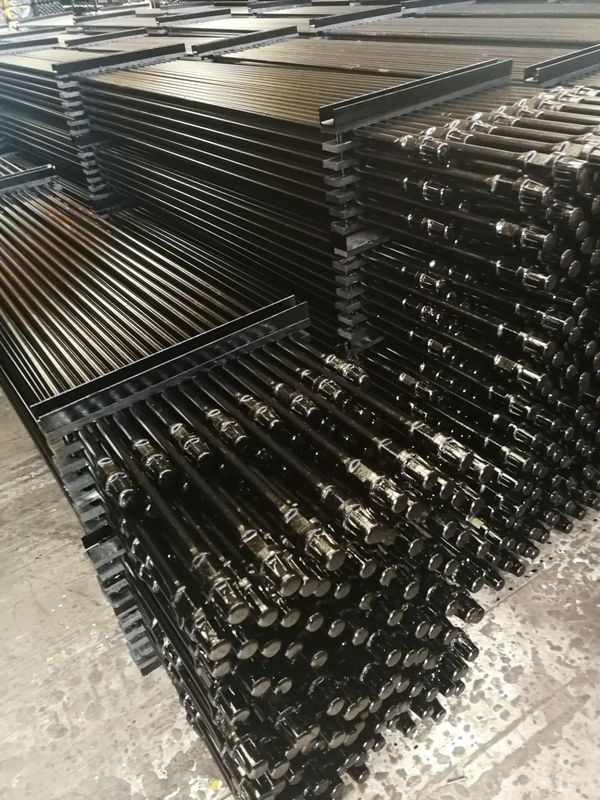

5. 공간을 절약하고 운송에 편리한 금속 팔레트 패키지.
6. 석션 로드의 나사산을 보호하기 위한 플라스틱 캡이 있습니다.
등급 세부 정보:
1. D 등급 석션 로드: 고품질 열처리 강철 합금으로 제작되었으며 인장 강도와 항복 강도가 높습니다. 부식되지 않거나 약간 부식되는 환경에 적합합니다.
2. C 등급 석션 로드: 중간 강도, 황화물 응력 균열에 취약하지 않으며 산성 매질에 적합합니다.
3.. HL 및 HY 등급 석션 로드: 고강도; D 등급 석션 로드와 일치하는 구조 및 크기; 966-1, 136 MPa (140, 000-164, 720 psi)를 견딜 수 있습니다. 깊고 큰 변위 우물에 적합합니다.
석션 로드 및 포니 로드 사양:
석션 로드 사양:
| 크기 (mm) | 로드 본체 직경 (mm) | 커플링 OD mm (in) |
전체 크기 커플링 OD mm (in) | 외부 나사산 직경 (mm) | 렌치 사각형 W*L mm (in) | 길이 시리즈 m (ft) |
| 1 (25) | 1 (25.40) | 50.8 (2) | 55.6(2.187) | 1-3/8 (34.93) | 33.3×38.1(1-5/16×1-1/2) | 2 (6), 3 (10) |
| 1-1/8 (28) | 1-1/8 (28.58) | 57.2 (2.25) | 60.33(2.375) | 1-9/16 (39.7) | 38.1×41.3 (1-1/2×1-5/8) | 2 (6), 3 (10) |
| 3/4 (19) | 3/4 (19.05) | 38.1 (1.5) | 41.28(1.625) | 1-1/16(26.99) | 25.4×31.8 (1×1-1/4) | 9.14 (30) |
| 5/8 (16) | 5/8 (15.88) | 31.8 (1.25) | 38.10(1.5) | 15/16 (23.81) | 22.2×31.8 (7/8×1-1/4) | 7.62 (25) |
| 7/8 (22) | 7/8 (22.23) | 41.3 (1.625) | 46.0(1.812) | 1-3/16 (30.16) | 25.4×31.8 (1×1-1/4) | 0.6 (2), 1 (3) |
석션 로드의 기계적 특성:
| 등급 |
최소 항복 강도 0.2% 오프셋 M Pa (psi) |
인장 강도 M Pa (psi) |
연신율 δ% |
단면 감소 ψ% |
| K | 414 (60, 000) | 621-793(90, 000-115, 000) | ≥13 | ≥60 |
| C | 414 (60, 000) | 621-793(90, 000-115, 000) | ≥13 | ≥50 |
| D | 586 (84, 970) | 793-965 (114, 985-139, 925) | ≥10 | ≥50 |
| HL | 795(115,000) | 965-1,195(140,000-173,339) | ≥10 | ≥45 |
| KD | 590(85, 000) | 793-965 (114, 985-139, 925) | ≥10 | ≥50 |
| HY | 540 (78, 300) | 965-1,195(140,000-173,339) | ≥42 | ≥224 |
일반 석션 로드의 화학적 조성:
| AISI | C | Si | Mn | P | S | Cr | Ni | Mo | V | Cu | Al |
| 1541 | 0.36-0.45 | 0.15-0.35 | 1.35-1.65 | ≤0.04 | ≤0.04 | ≤0.3 | ≤0.35 | ≤0.06 | 0.04-0.09 | ≤0.35 | ≤0.035 |
| 4120 | 0.17-0.24 | 0.17-0.37 | 0.4-0.7 | ≤0.025 | ≤0.025 | 0.8-1.1 | ≤0.3 | 0.15-0.25 | / | ≤0.2 | / |
| 4130 | 0.26-0.33 | 0.17-0.37 | 0.4-0.7 | ≤0.025 | ≤0.025 | 0.8-1.1 | ≤0.3 | 0.15-0.25 | / | ≤0.2 | / |
| 4138 | 0.37-0.45 | 0.17-0.37 | 0.9-1.2 | ≤0.025 | ≤0.025 | 0.9-1.2 | ≤0.3 | 0.2-0.3 | / | ≤0.2 | / |
| 4138M | 0.37-0.45 | 0.17-0.37 | 0.9-1.2 | ≤0.025 | ≤0.025 | 0.9-1.2 | ≤0.3 | 0.2-0.3 | 0.04-0.09 | ≤0.2 | / |
| 4140 | 0.38-0.45 | 0.17-0.37 | 0.5-0.8 | ≤0.025 | ≤0.025 | 0.9-1.2 | ≤0.3 | 0.15-0.25 | 0.04-0.09 | ≤0.2 | / |
| 4142 | 0.38-0.45 | 0.17-0.37 | 0.5-0.8 | ≤0.025 | ≤0.025 | 0.9-1.2 | ≤0.3 | 0.15-0.25 | 0.04-0.09 | ≤0.2 | / |
| 3130 | 0.22-0.29 | 0.15-0.35 | 0.71-1.0 | ≤0.025 | ≤0.025 | 0.42-0.65 | 0.72-1.0 | 0.01-0.06 | / | ≤0.2 | / |
| 4320 | 0.18-0.42 | 0.15-0.35 | 0.8-1.0 | ≤0.025 | ≤0.025 | 0.7-0.9 | 1.15-1.5 | 0.2-0.3 | 0.04-0.09 | ≤0.35 | ≤0.035 |
| 4330 | 0.3-0.35 | 0.15-0.35 | 0.8-1.1 | ≤0.025 | ≤0.025 | 0.8-1.1 | 1.65-2.0 | 0.2-0.3 | 0.05-0.10 | ≤0.2 | / |
| 4621 | 0.18-0.23 | 0.17-0.37 | 0.7-0.9 | ≤0.025 | ≤0.025 | ≤0.35 | 1.65-2.0 | 0.2-0.3 | / | ≤0.2 | / |
| 4720 | 0.19-0.23 | 0.15-0.35 | 0.85-1.05 | ≤0.025 | ≤0.025 | 0.8-1.05 | 0.9-1.2 | 0.22-0.30 | 0.02-0.05 | 0.40-0.60 | / |
